【產品新聞】EMC對策產品: 具有高額定電流的積層貼片磁珠的開發與量產 (2018/08/07)

EMC對策產品: 具有高額定電流的積層貼片磁珠的開發與量產


  TDK株式會社(TSE:6762)開發出了用於電力線路的新MPZ0603-H系列積層貼片磁珠,並採用了IEC0603封裝(EIA 0201),其特色在於額定電流是現有MPZ0603-C系列的兩倍而直流電阻僅是其一半左右。由於新開發的內部電極技術,TDK能夠把直流電阻降低至36 mΩ,從而將額定電流提高至1900 mA。MPZ0603-H系列可提供在100 MHz下,範圍在22 Ω到120 Ω的高阻抗值。該新貼片磁珠擁有0.6 mm0.3 mm的微型尺寸,且插入高度低,僅為0.3 mm。由於其緊湊的尺寸和優秀的電氣規格,鐵氧體磁珠極其適合作為智慧手機、音訊播放機、個人電腦及其他設備的IC供電線路中的各種雜訊抑制措施。此新系列產品將於2018年8月開始量產。

  隨著智慧手機等可擕式設備的多功能性不斷增長,對於IC供電線路內的對策產品而言,高電流額定值的重要性日益凸顯。由於其直流電阻低,MPZ0603-H貼片磁珠不僅可提供高額定電流,而且有助於降低設備功耗。

主要應用
  • 智慧手機、音訊播放機、個人電腦及其他設備的IC供電線路中的雜訊抑制
主要特點和效益
  • 直流電阻低至36 mΩ,約為現有產品直流電阻的一半
  • 額定電流高達1900 mA,約為現有產品額定電流的兩倍

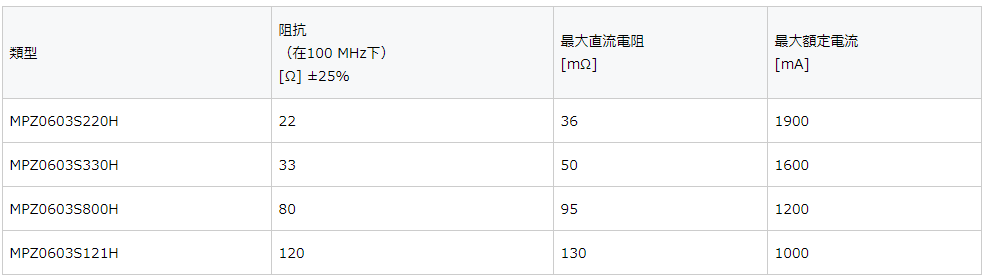

主要資料



(截自TDK網站): https://www.tdk.co.jp/corp/zh/news_center/press/20180807_01.htm
