【產品新聞】ThermoFuse™熱保護型壓敏電阻 (2018/10/16)


ThermoFuse™熱保護型壓敏電阻: 通過集成熔絲提供緊湊型過壓保護


  TDK株式會社(東京證券交易所代碼:6762)近日推出全新的緊湊型NT14和NT20系列熱熔絲保護型壓敏電阻,進一步擴展了愛普科斯 (EPCOS) ThermoFuseTM產品家族。新的ThermoFuseTM元件佔有空間小,可滿足時下電路板的佈局要求。其中NT14系列(圓盤直徑為14mm)設計用於吸收在130 VRMS至680 VRMS額定電壓下持續8/20-μs,最高達6 kA的浪湧電流脈衝,而NT20系列(圓盤直徑為20mm)可吸收在130 VRMS至750 VRMS額定電壓下持續8/20-μs,最高達10 kA的浪湧電流脈衝。NT14和NT20系列壓敏電阻在2 ms內的最大能量吸收能力分別高達220 J和480 J,且兩個系列均提供2引腳和3引腳類型,其中第3個引腳用於監控熔絲是否被啟動。
  ThermoFuseTM熱保護型壓敏電阻是一種特別設計的圓盤形壓敏電阻,與熱耦合熔絲串聯,具有本質安全特性。一旦此壓敏電阻過熱,則熱熔絲(已獲得專利保護)就會斷開,從而將壓敏電阻與電網隔離,實現無與倫比的可靠性。如此可防止PCB板或壓敏電阻附近部件發生任何潛在的損壞,提高被保護設備的可靠性。由於採用了熱敏電阻和阻燃環氧樹脂塗層,ThermoFuseTM NT系列產品阻燃等級達UL 94 V-0,並獲得UL 1449(第四版)4CA認證。
憑藉緊湊的尺寸以及在寬電壓範圍內卓越的浪湧電流能力,NT系列壓敏電阻廣泛適用於各種,如照明鎮流器、家用電器、電源、太陽能裝置的變頻器、驅動器的變頻器以及智慧型儀器表等。此外,它們也可用於電氣接線和電氣設備的一般保護

主要應用

  • 照明鎮流器、家用電器、電源、太陽能裝置所用的換流器、驅動器所用的變頻器、智慧型儀器表
  • 電氣接線和電氣設備的一般保護

主要特點和效益

  • 緊湊的尺寸
  • 130 VRMS至750 VRMS的寬電壓範圍
  • 高達10 kA的浪湧電流能力
  • UL 1449認證

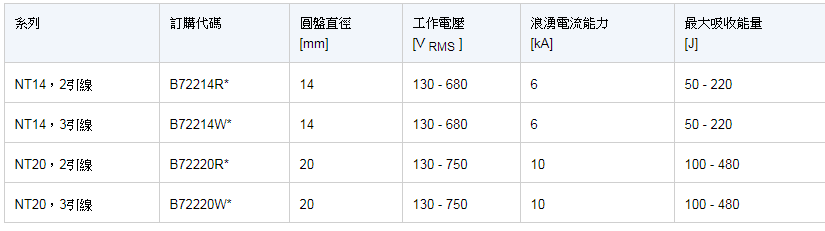

關鍵資料



(截自TDK網站): https://cn.tdk-electronics.tdk.com/tdk-cn/392296/company/press-center/press-releases/%E6%96%B0%E9%97%BB%E7%A8%BF/thermofuse-varistors--compact-overvoltage-protection-with-an-integrated-fuse/2427636
